【水电验收】杭州最详细的水电验收图文解读

发布时间:2022-03-18 15:38:17

今天,给大家分享的是恒彩装饰施工工艺——水电工艺【出自恒彩金牌水电工班:彭俊明】




    水电工艺作为隐秘工程之一,在八大工艺中占据着非常重要的地位。水电工艺直接影响后期的使用,施工不当后期容易引发安全事故,因此水电的施工工艺尤为重要。





    工欲善其事必先利其器,先来看看水电师傅的工具大全。





水电工艺施工有哪些标准?





水路施工:

用水:

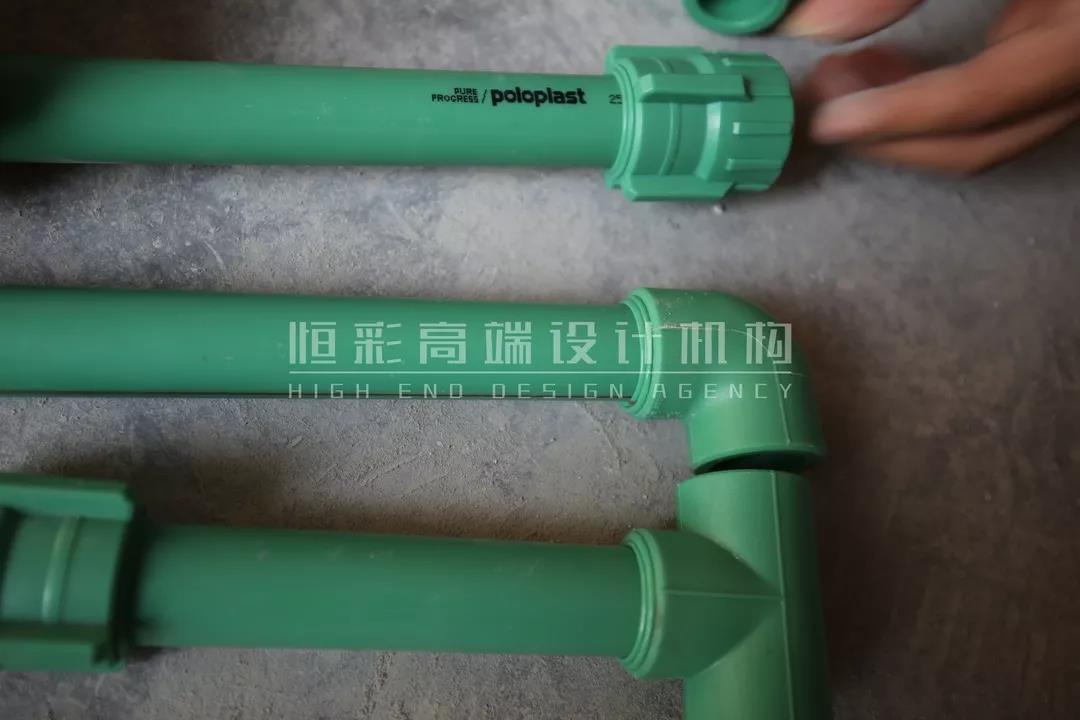

1:材料进场验收签字确认:皮尔萨6分热水管 & 德国立乐6分热水管

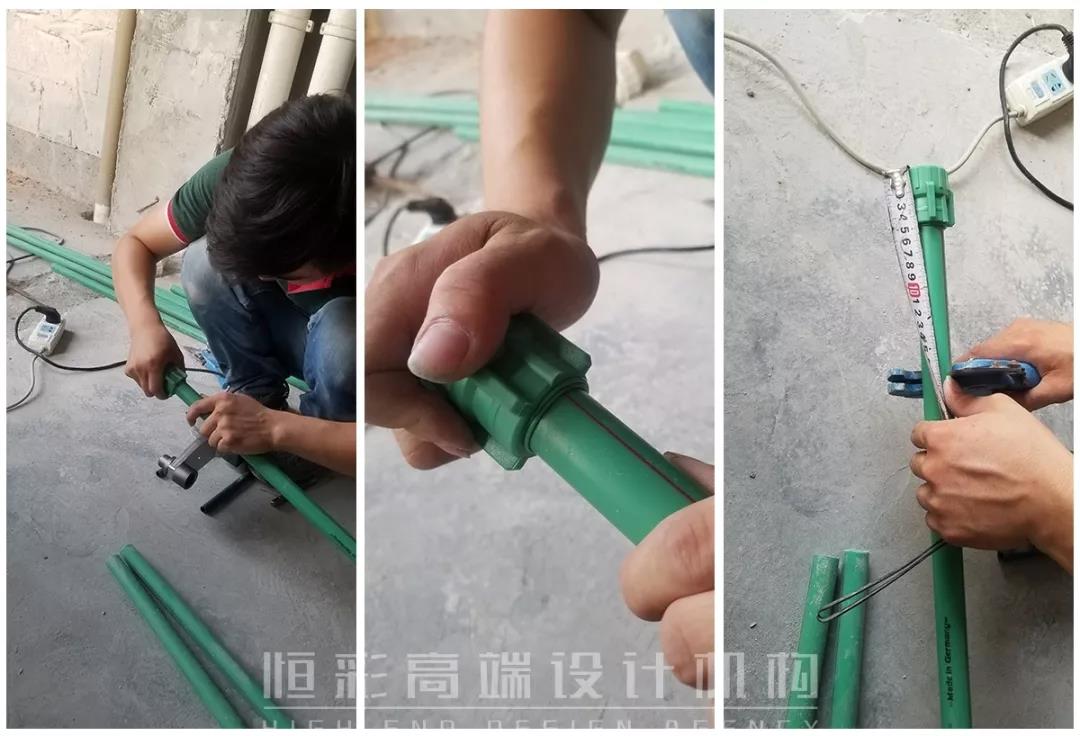

2:依据放线进行水管量尺下料、安装时水管截断面应光滑、无毛刺。

3:安装PP-R管为热熔焊接,水管和配件插入配合要准确,深度要符合样板要求

4:所有焊接位要顺直,融合边要整齐。




5:水路要求短距离施工,中间接头尽量减少。

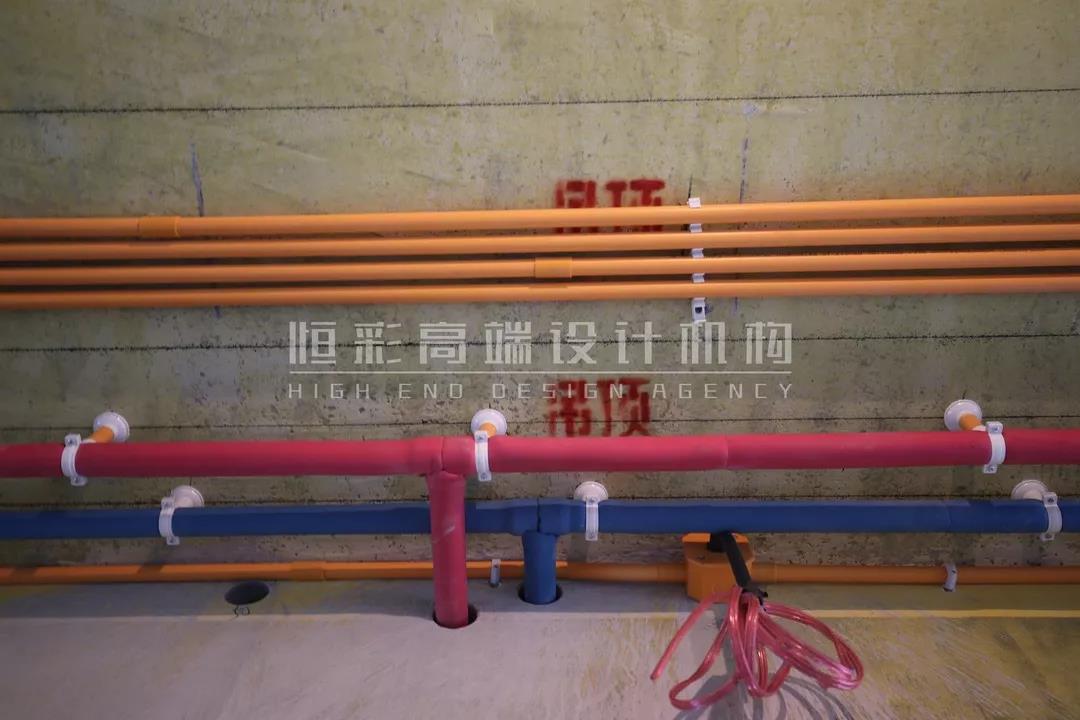

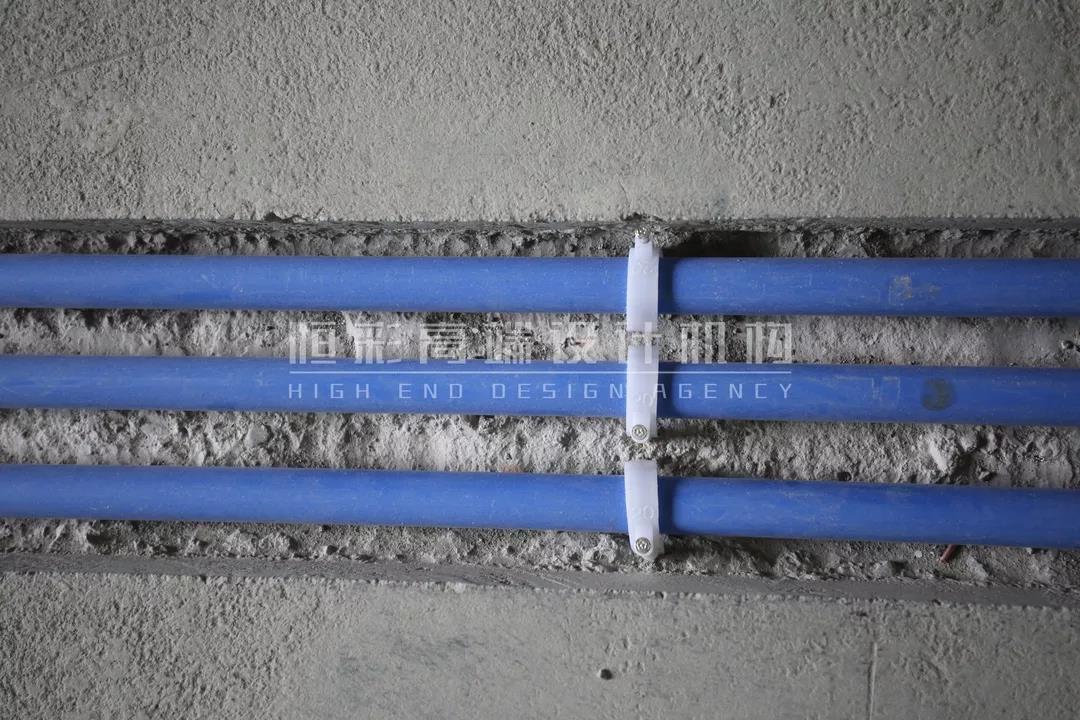

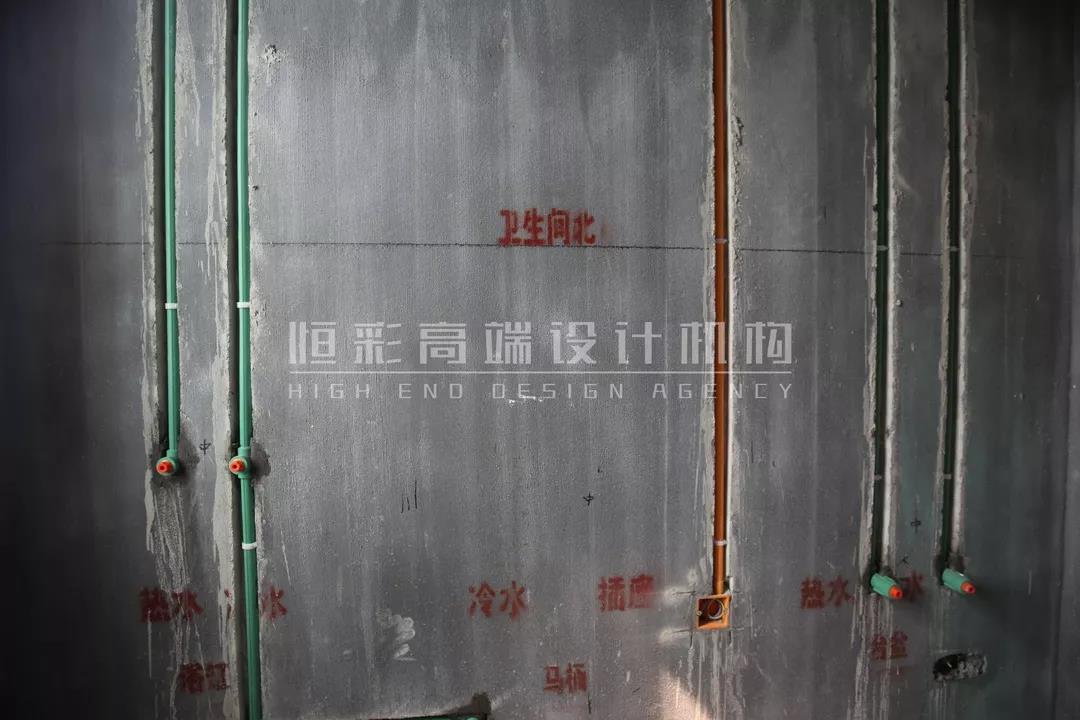

6:水管安装应横平竖直、铺设牢固无松动,固定管卡间距遵循369原则,水平吊卡60cm以内一个,转角处吊卡30cm一个,垂直固定90cm一个

7:水管安装不得靠近电源,间距﹥50cm

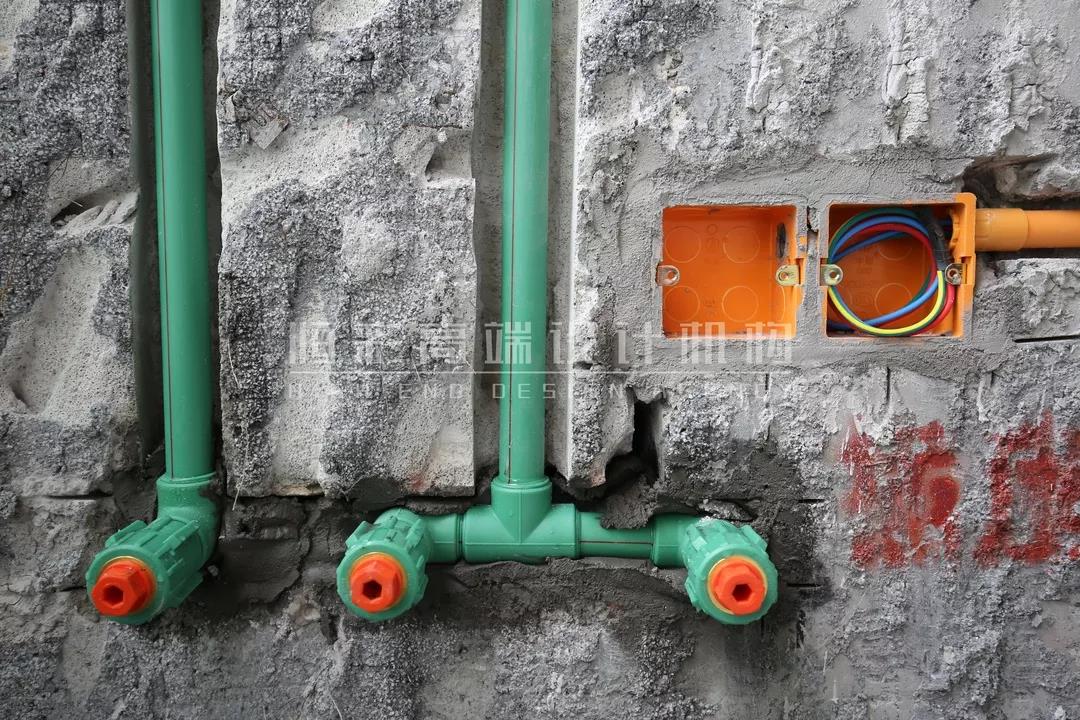

8:预埋冷热水出水头子应与后期安装位置相符;出水端口,高低、进出 水平一致

9:水管下垂式安装,冷热水管中心间距一般在15cm,冷热水管安装左热右冷供水


10:水管试压30分钟 0.8Mpa,30分钟内降压 小于0.05Mpa符合要求



12:冷热水管均要保温棉包裹; 冷热水管并行间距≥15cm;水管与电线管并行间距≥10cm

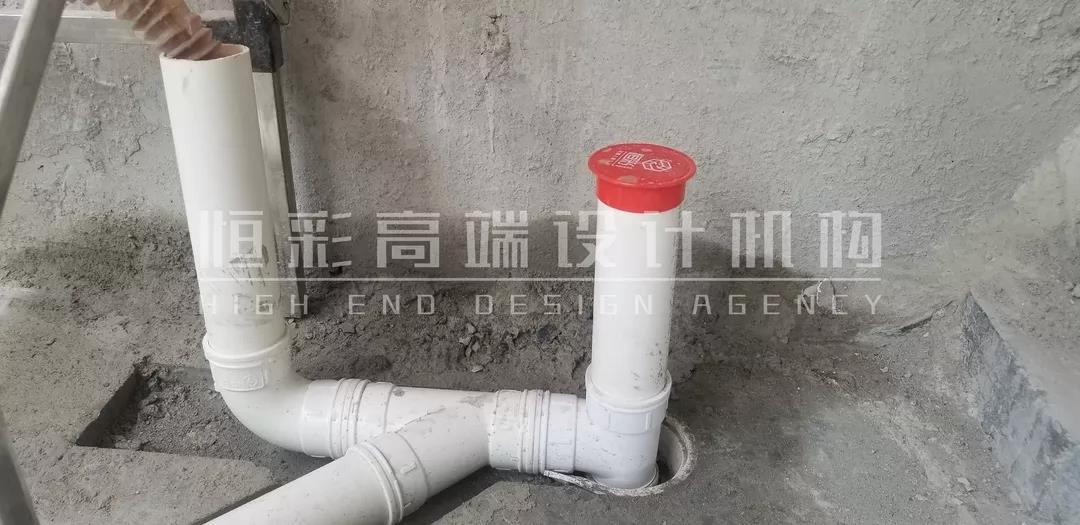

排水:

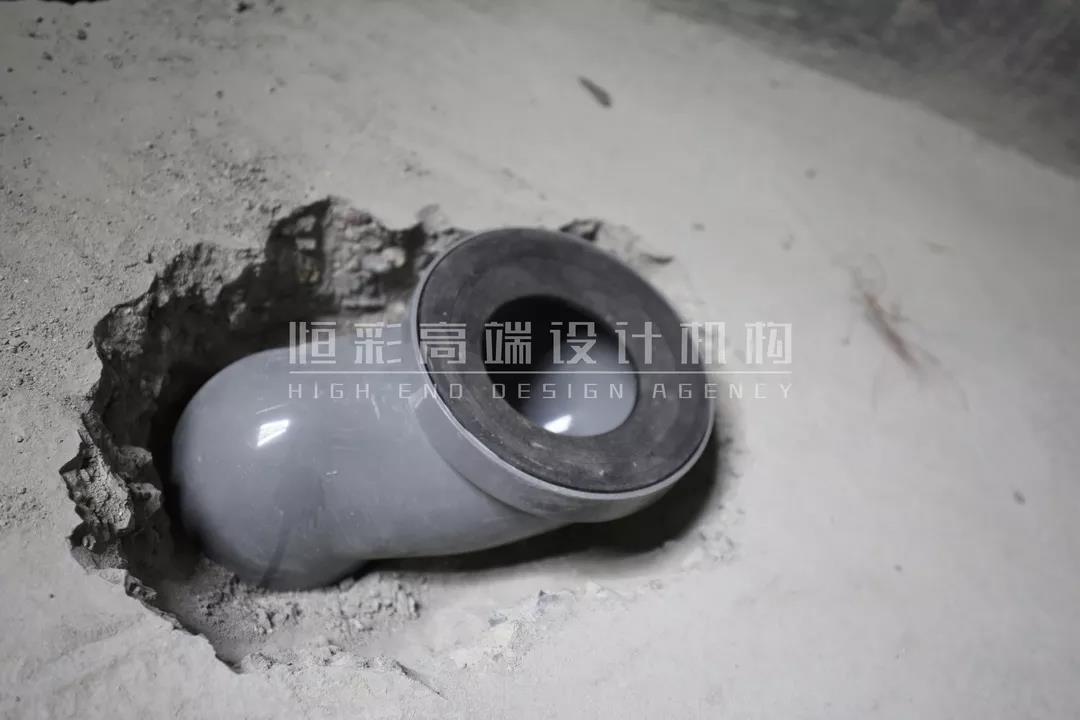

1:50排水管移位采用异径弯头,马桶移位超过1米,建议业主采用直冲型马桶







2:下水口要做临时封口防止杂物堵塞。



3:地漏安装应平整,牢固,低于排水表面0.3cm以上,地漏安装要底部套进PVC下水管内。

4:排水管胶水连接固定符合防渗要求

5:排水管安装坡度符合排水规范要求

6:排水管地面开槽后,先刷堵漏王防水浆做原防水层恢然后再固定

7:排水管下沉式卫生间改造,采用无门存水弯

8:施工用临时龙头安装,以室外或卫生间低龙头为佳







常规出水口尺寸标准高度

     沐浴房龙头110cm

     热水器龙头160cm

     浴缸         65cm

     洗衣机     110cm








电路施工:

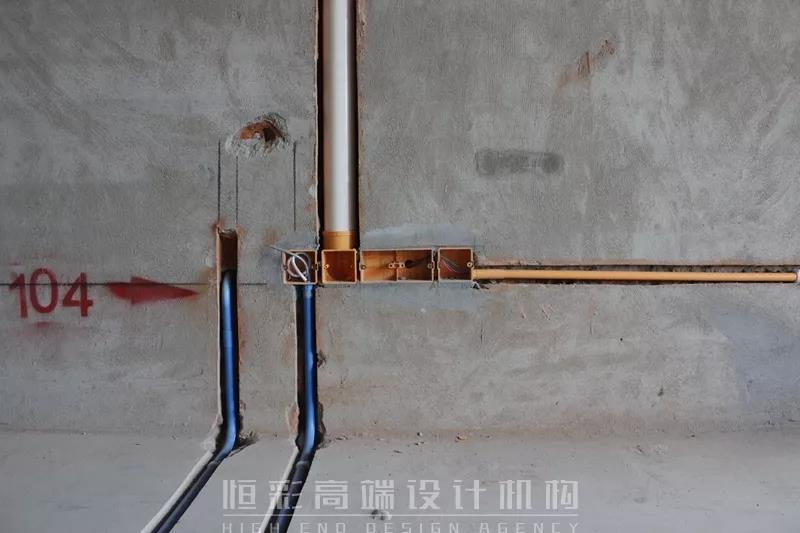

1:强弱电做到0交叉;强、弱电开槽管道间距 ≥50cm

2:管内穿线截面积<40%

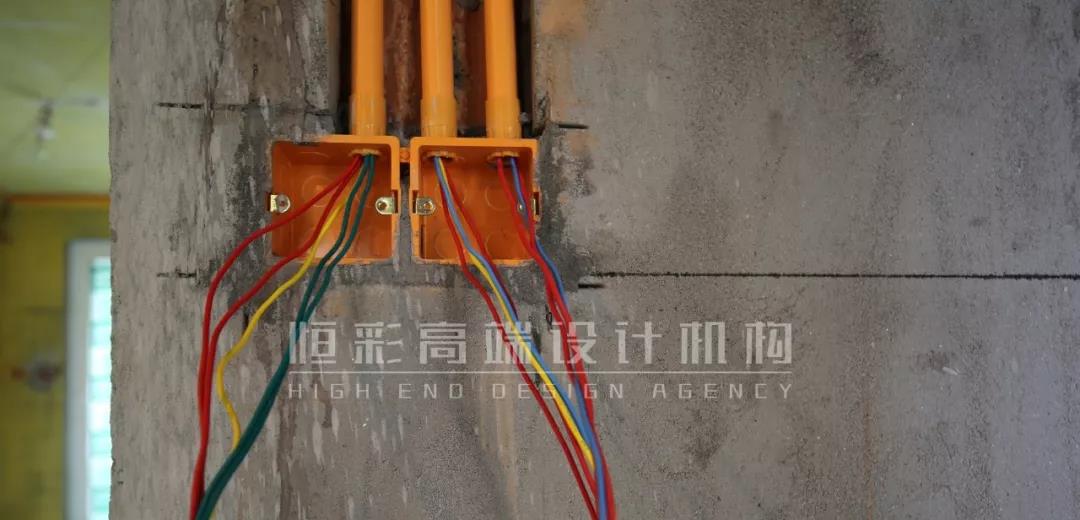

3:插座相线、零线、接地线按规范分色 (红色为火线,蓝色为零线,黄绿相间的为地线)11.jpg

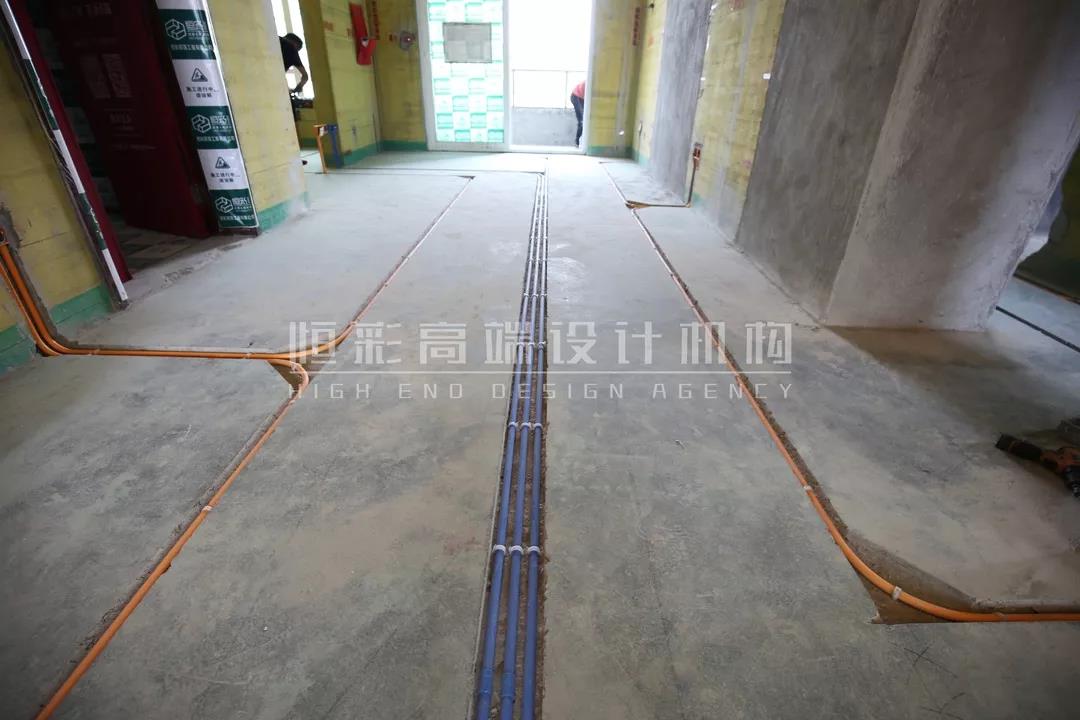

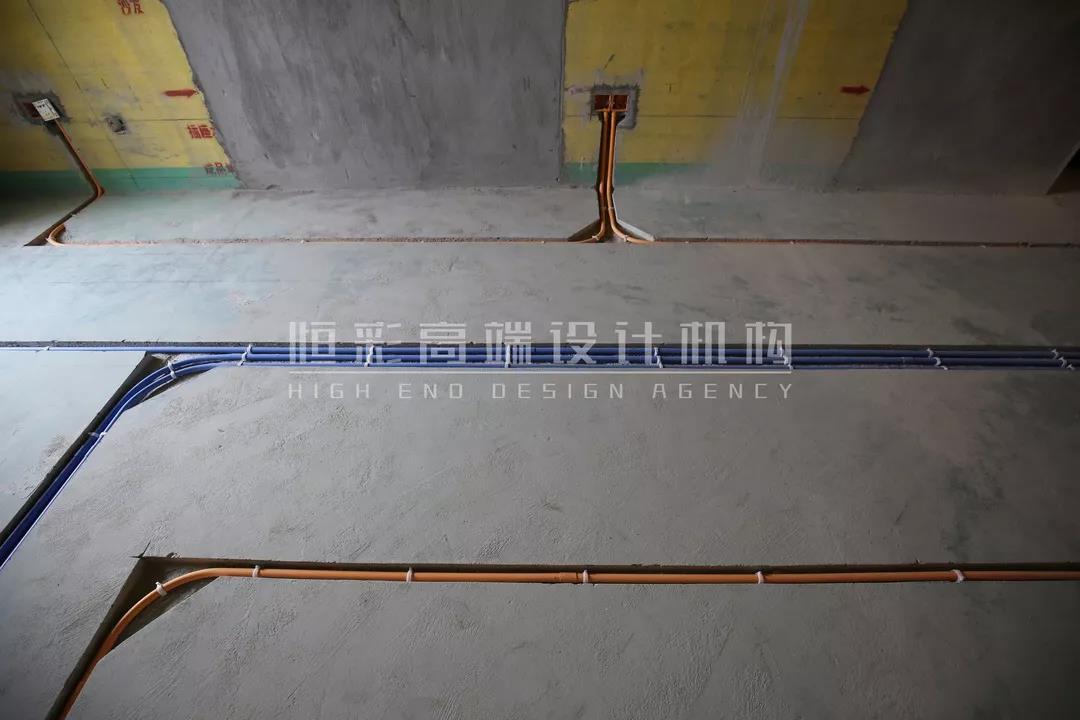

4:地面线管全部开槽埋设,无明管,管道开槽横平竖直,开槽深度符合要求,宽度大于管径 (一般在2cm左右深度)

5:水电走管禁止同槽,墙、地顶都要横平竖直

6:暗盒预埋水平,无高低,进出,盒间距符合要求

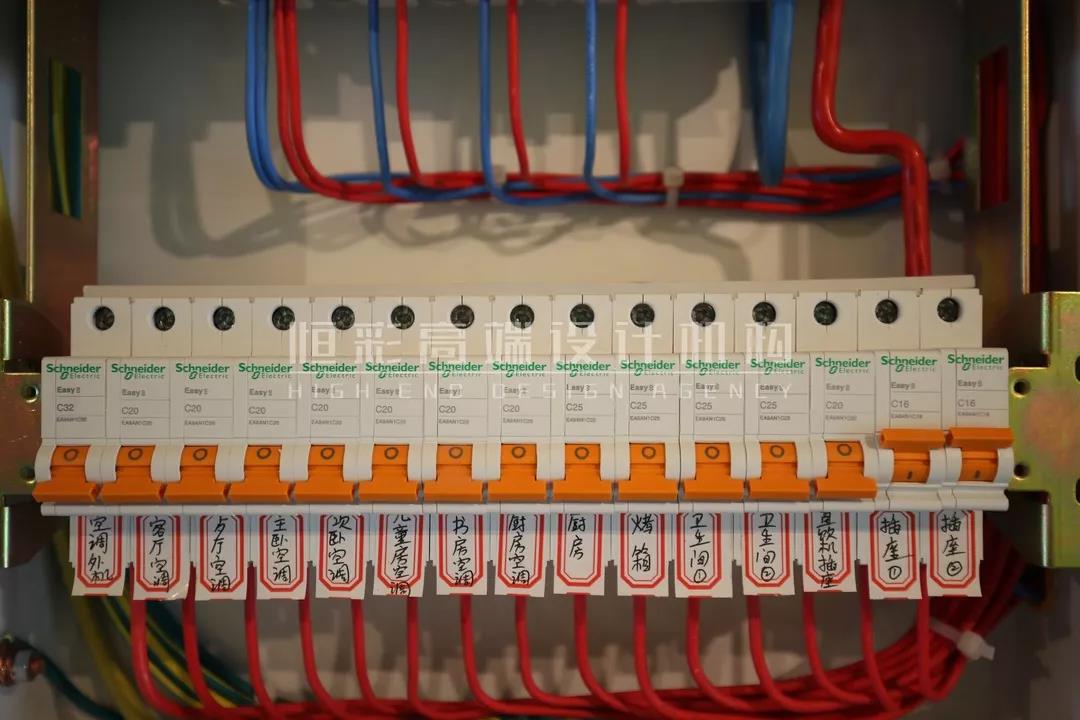

7:配电箱回路,空开配置合理,线径合理有标识

8:厨房冰箱,照明电源不受总开控制,单开带漏电保护

9:配电箱内各导线绝缘良好,不露芯,排列整齐,接线规范紧固,箱体重复接地可靠

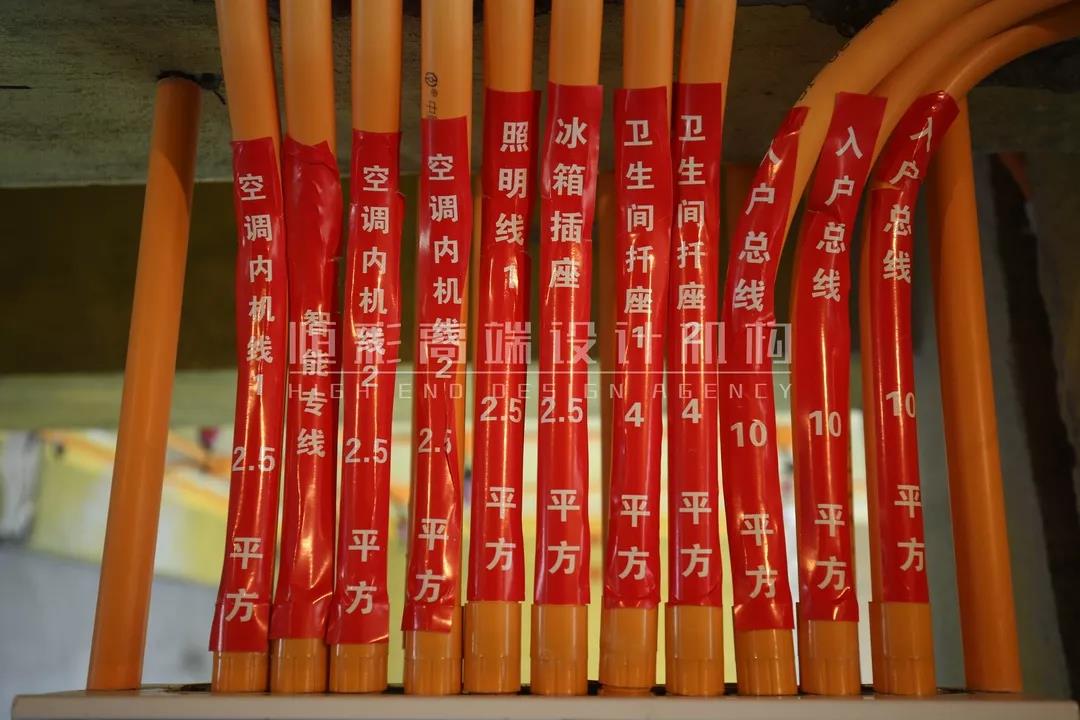

10:弱电箱内各管线有明确标识,配置接线板,若电源与冰箱漏保同路(不断电)




11:导线与燃气管平行间距 ≥30cm


12:特殊部位导线预埋(移位)套黄腊管

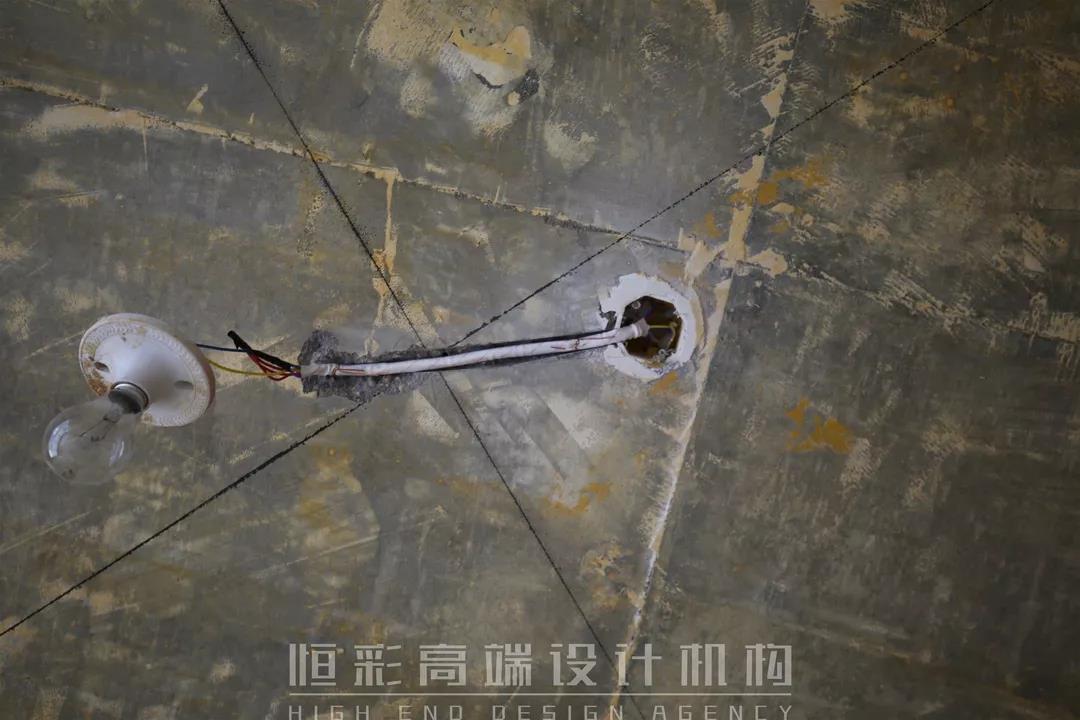

13:天棚内八角盒外导线套金属软管

14:厨房、卫生间 主线4平方



15:伸手可触及部位宜采用安全插座,厨卫应采用防溅插座(个性化)

16:水电验收后所有暗盒保护盖均要安装到位



17:水电前期验收时,每间房间均有临时开关,照明,插座(临时插座必须要有接地线)

18:房间壁灯在1.4米以上 必须增加接地线

19:预埋盒电线预留长度宜15cm





常用插座高度标准:

  普插30cm          房间电视机插座70cm

  开关130cm         油烟机插座220 cm(或置顶)

  分体空调插座200cm  床头灯插座60cm

  立式空调插座30cm    厨房台面备用插座110cm


恒彩水电创新工艺:

1、强弱电零交叉

  强弱电0交叉的好处:

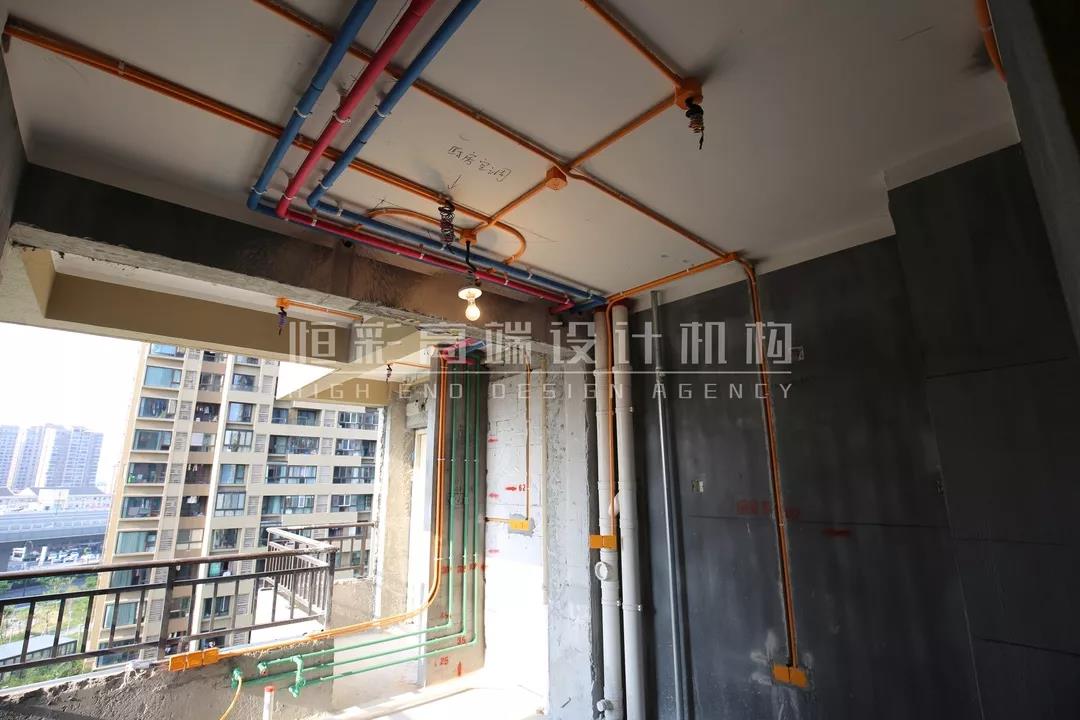

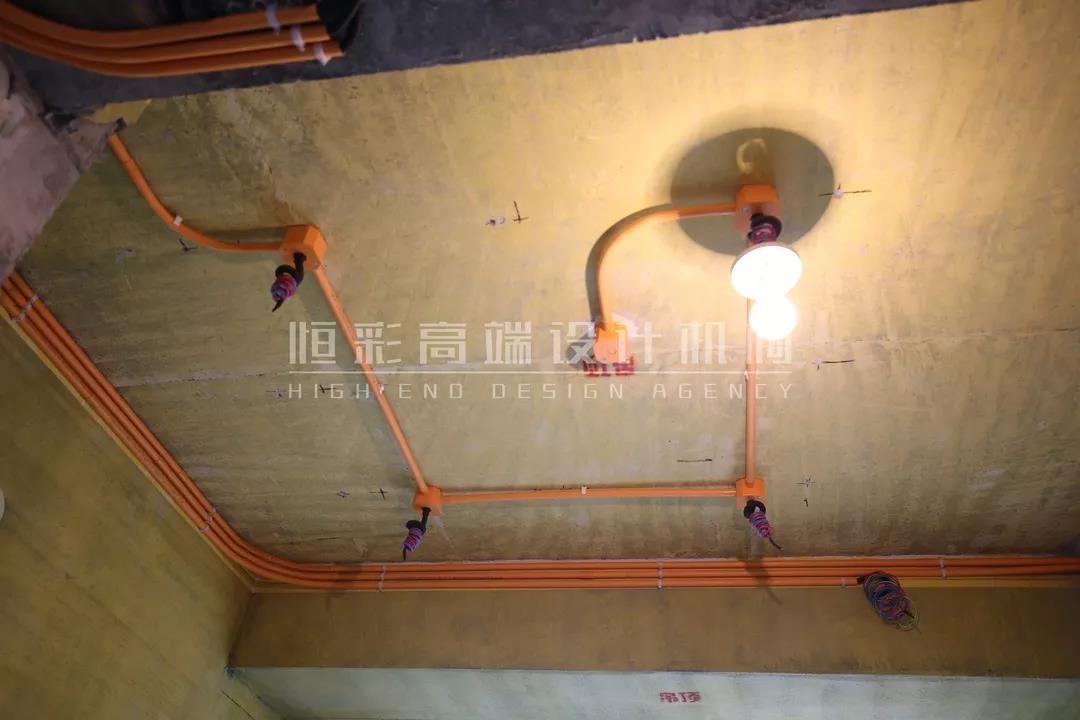

  ①:施工上强弱电0交叉,强电80%以上强电线固定在顶面吊顶,小部分是在地面,这样减少了地面楼板层的开槽;特别是不存在“过桥弯”(传统过桥弯,地面开槽深度要达到4cm左右深度)不会对楼板层结构造成影响

  ②:强弱电0交叉能够百分百避免强弱电交叉时候带来电磁波的干扰,把电磁波干扰信号的问题百分百避免!

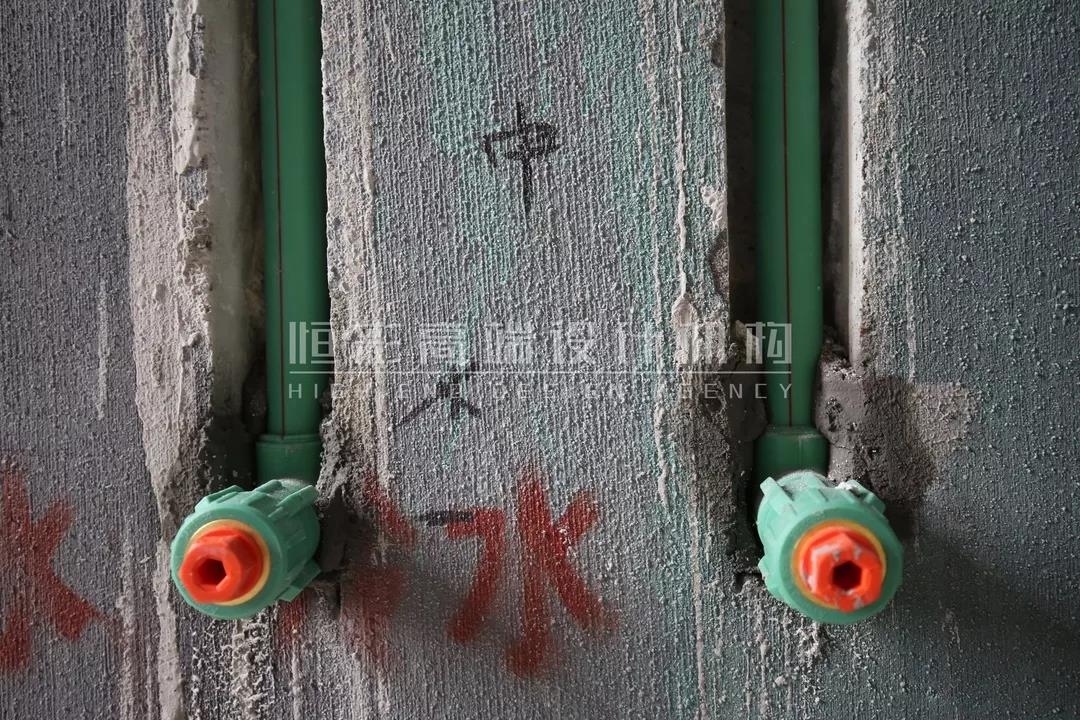

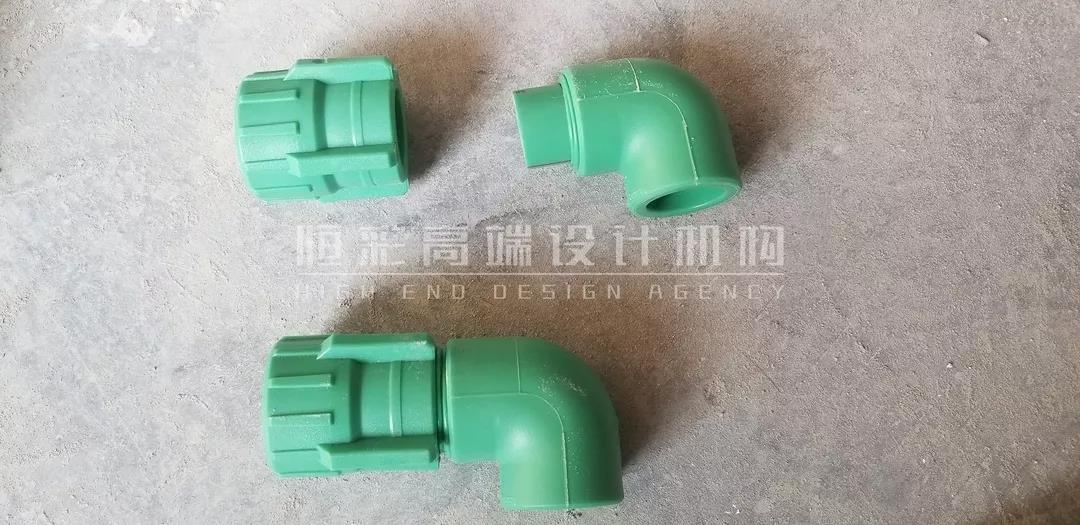

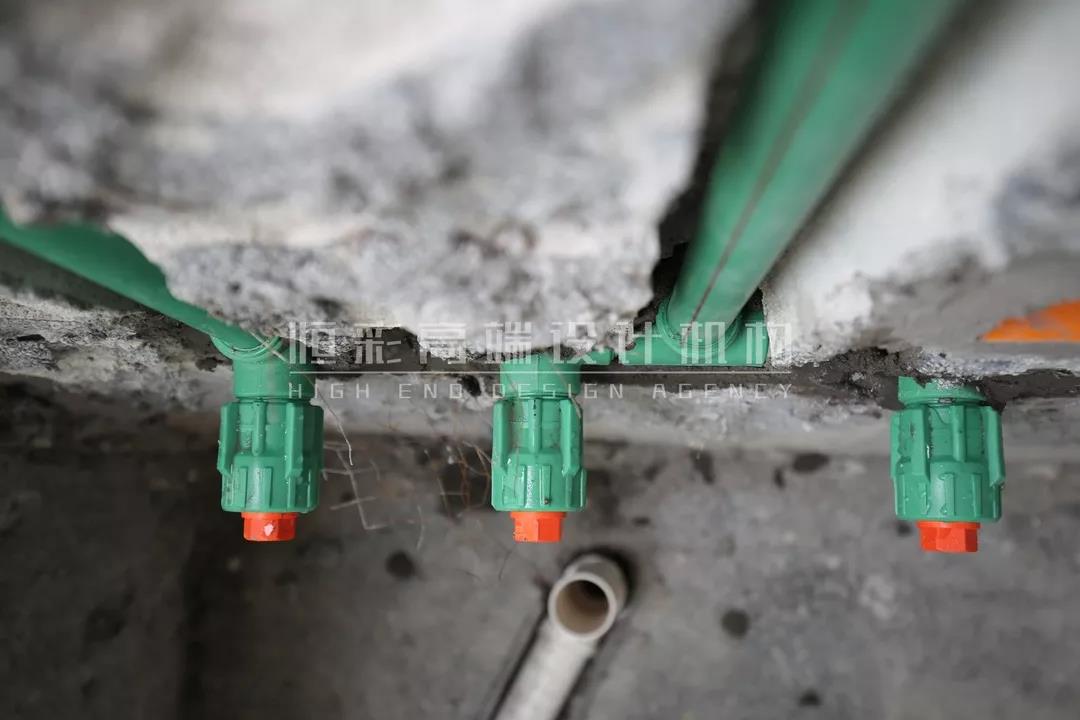

2、加长出水口设计,方便后期安装软管、角阀,完成面在贴好瓷砖的外口,如果发生漏水、渗水 事故,可以直接发现漏点部位,方便发现问题维修,(老的设计,出水口完成面在瓷砖墙体内部)

3、先排管,后穿线,保证电线可以抽动;

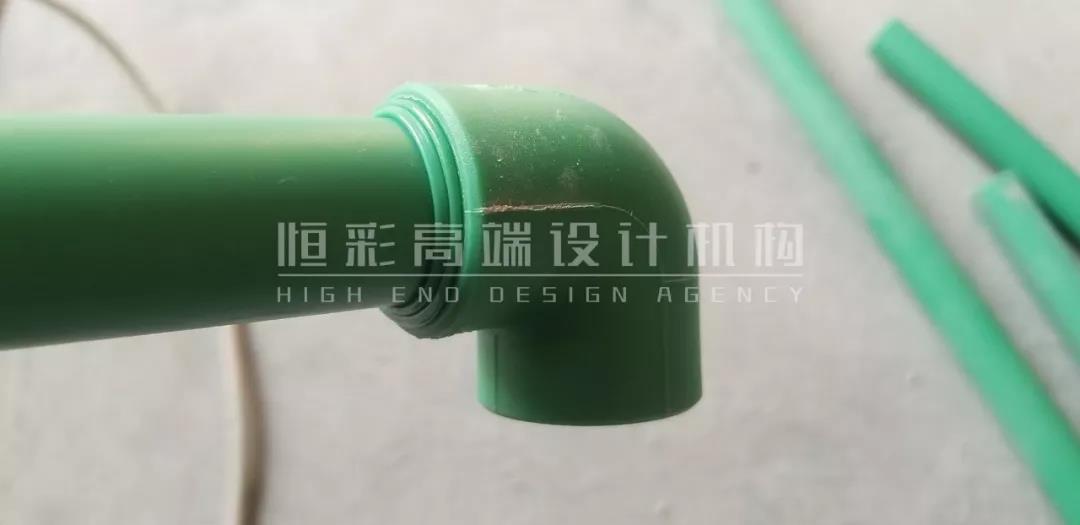

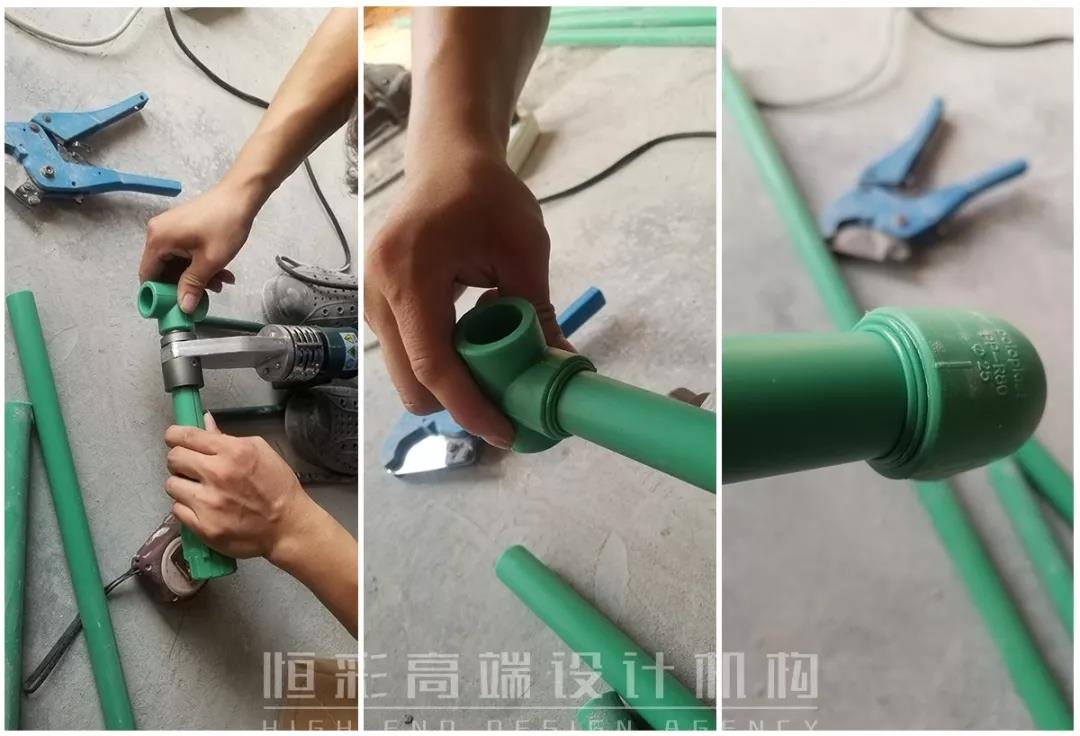

4、水管热熔“双眼皮”,溢胶均匀,结构牢靠完美,对于后期使用年限来说会更久远。

  做出“双眼皮”效果的三个关键点:

  ①、热熔工具的磨具头:磨具头如果不好,也做不出效果,正所谓巧妇难为无米之炊的意思!

  ②、水电工的手艺,也是关键一环。手艺不好依旧做不出这个效果。

  ③、水管的本身材质:如果本身材质不好的话,热熔对接的时候,一样会不均匀。

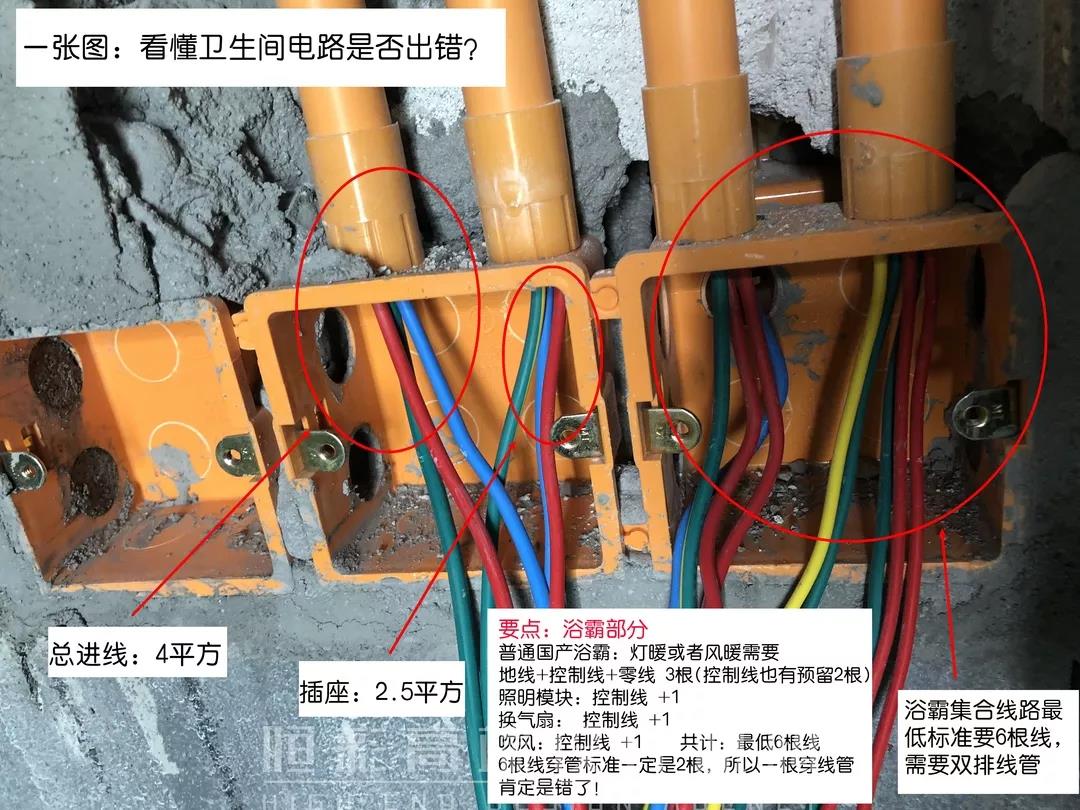

5、卫生间总进线4平方标准的 ,卫生间一般插座2-3个2.5平方的线铺设。 浴霸这块一般国产浴霸功能:照明、灯暖或者暖风机、吹风、换气扇, 四个功能集合。需要的线路排布: 地线(双色线)1根+零线1根+ 灯暖控制线1-2根+ 吹风控制线1根 + 换气扇控制线1根,以上共计:最低也是要6根线的标准,功能强大一点的 浴霸集合体会有更多的控制线路会有9根的。这样的话:最低标准5根一个穿线管,那么最低标准也是要做到2路穿线管的。因此,如果你们家的卫生间只有1路线管走到浴霸位置的话,那么一定是电工师傅或者项目经理偷工减料了!
